Kỹ Thuật Sử Dụng Kẹp Nối Dây Điện Ipc 25-95 Và 35-95: Lưu Ý Để Tránh Phóng Điện

Trong hệ thống lưới điện phân phối hạ thế sử dụng cáp vặn xoắn ABC (Aerial Bundled Cable), việc đấu nối rẽ nhánh tải điện từ tuyến trục sang tuyến nhánh là thao tác diễn ra hàng ngày tại các công trình điện dân dụng và công nghiệp. Thế nhưng, đây cũng là điểm tiềm ẩn nguy cơ phóng điện hồ quang, chạm chập và sự cố mất điện cục bộ nếu kỹ thuật viên không lựa chọn đúng loại kẹp nối hoặc thực hiện sai quy trình lắp đặt.

Thực tế ghi nhận từ các đội vận hành lưới điện cho thấy: phần lớn sự cố tại điểm đấu nối rẽ nhánh đều xuất phát từ ba nguyên nhân cốt lõi — kẹp IPC chọn sai dải tiết diện, bu-lông cắt đứt (shear bolt) không vặt đứt đúng điểm phá lực, và vỏ cách điện bịt kín không đảm bảo độ kín chống ẩm sau lắp đặt. Bài viết này sẽ đi sâu phân tích cấu tạo, thông số kỹ thuật và quy trình lắp đặt đúng chuẩn của kẹp nối IPC dòng 25-95 và 35-95, giúp kỹ thuật viên và nhà thầu điện loại bỏ triệt để những rủi ro trên.

Kẹp Nối IPC Là Gì? Tại Sao Được Dùng Phổ Biến Trên Cáp ABC Hạ Thế?

Kẹp nối IPC (Insulation Piercing Connector) — hay còn gọi là đầu nối xuyên cách điện — là phụ kiện điện chuyên dụng cho phép thực hiện đấu nối rẽ nhánh dưới điện (live-line tapping) trên cáp vặn xoắn ABC mà không cần lột bỏ lớp vỏ cách điện bằng tay. Công nghệ này loại bỏ hoàn toàn rủi ro tay thợ tiếp xúc trực tiếp với lõi dẫn điện trong quá trình đấu nối.

Cơ chế hoạt động dựa trên nguyên lý xuyên thủng cách điện có kiểm soát (controlled insulation piercing): Khi bu-lông cắt đứt (shear bolt) được siết tới mô-men lực định mức, các răng tiếp xúc bằng hợp kim nhôm-đồng bên trong kẹp sẽ xuyên qua lớp cách điện XLPE/PE của cả dây chính (main cable) và dây nhánh (branch cable), tạo tiếp xúc điện ổn định, sau đó phần đầu bu-lông tự vặt đứt để ngăn việc siết quá lực. Đồng thời, vỏ nhựa cách điện của kẹp tự bịt kín điểm xuyên thủng, ngăn nước và độ ẩm xâm nhập.

So với phương pháp đấu nối truyền thống dùng băng keo cách điện và đầu cốt, kẹp IPC mang lại ưu điểm vượt trội:

• Thi công nhanh hơn 5–8 lần, không cần lột vỏ cáp, không cần công cụ chuyên dụng phức tạp.
• Không cần cắt điện (đấu nối dưới tải — live connection) — giảm thiểu thời gian mất điện của khách hàng.
• Tiếp xúc điện ổn định lâu dài, không bị oxy hóa nhờ hệ thống răng tiếp xúc được bọc kín trong vỏ nhựa chứa mỡ chống oxy hóa sẵn từ nhà máy.
• Điện trở tiếp xúc thấp, không phát sinh nhiệt cục bộ khi vận hành đúng tiêu chuẩn.

📌 Xem toàn bộ phụ kiện cáp ABC tại: Phụ kiện cáp ABC hạ thế — Thiết Bị Điện Hưng Long

Phân Biệt Kẹp Nối IPC 25-95 và IPC 35-95 — Chọn Sai Là Mất An Toàn

Hai dòng kẹp IPC phổ biến nhất tại Việt Nam hiện nay là IPC 25-95 và IPC 35-95. Tên gọi của mỗi loại thể hiện trực tiếp dải tiết diện dây mà nó được thiết kế để xử lý, và đây là thông số quan trọng nhất cần nắm vững trước khi thi công.

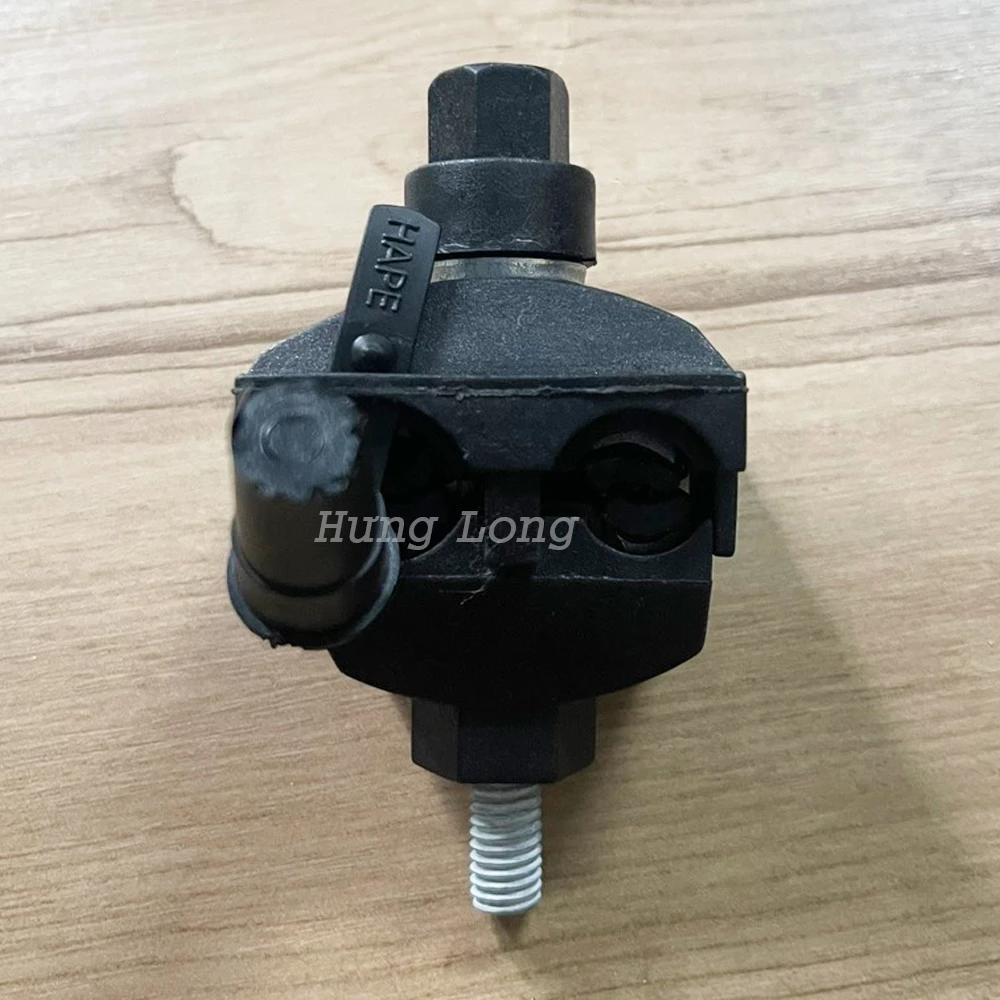

Kẹp Nối IPC 25-95

• Dây chính (main/conductor): Tiết diện từ 25mm² đến 95mm².
• Dây nhánh (branch/tap): Tiết diện từ 1,5mm² đến 95mm² (tùy nhà sản xuất — đọc kỹ datasheet).
• Phù hợp cho: Đấu nối từ tuyến trục trung bình sang tuyến nhánh dân dụng hoặc nhánh công nghiệp nhỏ.
• Kích thước gọn hơn, dễ thi công tại các vị trí cột chật hẹp.

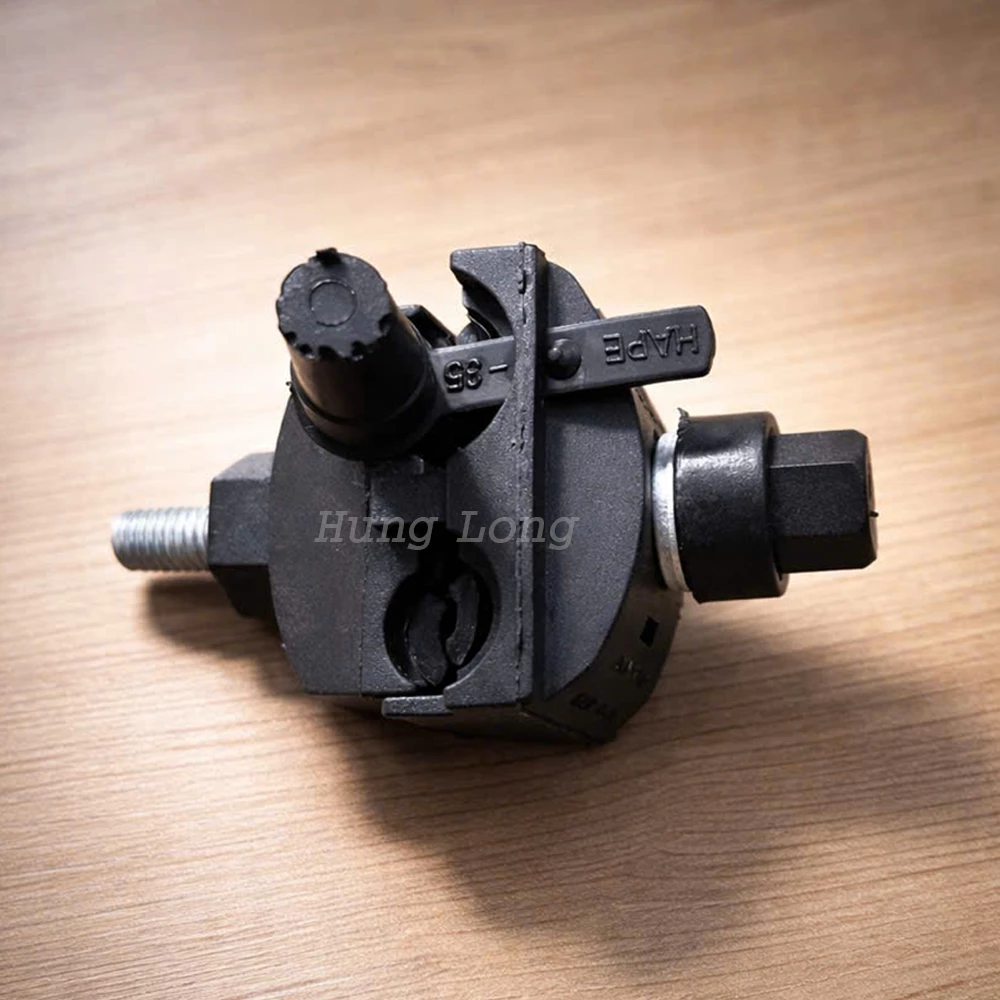

Kẹp Nối IPC 35-95

• Dây chính (main/conductor): Tiết diện từ 35mm² đến 95mm².
• Dây nhánh (branch/tap): Tiết diện từ 4mm² đến 95mm² (tùy nhà sản xuất).
• Phù hợp cho: Tuyến trục chính có tải lớn, đấu nối sang tuyến nhánh công suất cao.
• Số lượng răng tiếp xúc nhiều hơn, diện tích tiếp xúc điện lớn hơn → điện trở tiếp xúc thấp hơn, ít phát nhiệt hơn khi mang tải định mức.

⚠️ Cảnh báo kỹ thuật: Sử dụng kẹp IPC có dải tiết diện không khớp với thực tế (ví dụ: dùng IPC 25-95 cho dây chính 16mm² hoặc 120mm²) sẽ dẫn đến răng xuyên không đủ sâu hoặc xuyên quá mức vào lõi dẫn, gây mất cách điện cục bộ — tiền đề trực tiếp của sự cố phóng điện hồ quang.

Bảng Thông Số Kỹ Thuật Kẹp Nối IPC 25-95 và IPC 35-95

Thông số kỹ thuật	IPC 25-95	IPC 35-95
Tiết diện dây chính (Main)	25 – 95 mm²	35 – 95 mm²
Tiết diện dây nhánh (Branch)	1,5 – 95 mm²	4 – 95 mm²
Điện áp làm việc tối đa	1 kV (hạ thế)	1 kV (hạ thế)
Vật liệu vỏ cách điện	Nhựa PA66 (polyamide) chịu nhiệt, chống UV	Nhựa PA66 chịu nhiệt, chống UV
Vật liệu răng tiếp xúc	Hợp kim nhôm – đồng mạ thiếc	Hợp kim nhôm – đồng mạ thiếc
Bu-lông siết (Shear Bolt)	Thép mạ kẽm nhúng nóng HDG, tự vặt đứt	Thép mạ kẽm nhúng nóng HDG, tự vặt đứt
Mô-men vặt đứt (Break-away torque)	7 – 12 N·m (tùy nhà sản xuất)	10 – 15 N·m (tùy nhà sản xuất)
Chất bịt kín chống ẩm	Mỡ silicon chống oxy hóa nạp sẵn trong vỏ	Mỡ silicon chống oxy hóa nạp sẵn trong vỏ
Cấp độ bảo vệ vỏ ngoài	IP68 (sau khi siết đúng kỹ thuật)	IP68 (sau khi siết đúng kỹ thuật)
Nhiệt độ vận hành	-40°C đến +90°C	-40°C đến +90°C
Tuổi thọ thiết kế	≥ 30 năm	≥ 30 năm
Tiêu chuẩn áp dụng	IEC 61238-1, NF C 33-020	IEC 61238-1, NF C 33-020

📎 Tham khảo tiêu chuẩn quốc tế: IEC 61238-1 — Compression and mechanical connectors for power cables (IEC Official)

Giải Phẫu Cấu Tạo Kẹp Nối IPC: Tại Sao Vật Liệu Quyết Định Tuổi Thọ?

Không phải tất cả kẹp IPC trên thị trường đều có chất lượng như nhau. Để đánh giá đúng một sản phẩm, kỹ thuật viên và nhà thầu cần hiểu rõ từng bộ phận cấu thành và tiêu chí vật liệu tối thiểu cần đáp ứng:

1. Vỏ Ngoài: Nhựa PA66 Gia Cường Sợi Thủy Tinh, Chống UV Cấp Cao

Vỏ nhựa của kẹp IPC không chỉ đóng vai trò bảo vệ cơ học mà còn là lớp cách điện chính ngăn ngừa phóng điện bề mặt ra ngoài môi trường. Tiêu chuẩn bắt buộc:

• Nhựa PA66-GF25 (Polyamide 66 gia cường 25% sợi thủy tinh) — chịu nhiệt liên tục đến 105°C, không bị biến dạng khi tiếp xúc với nhiệt độ cáp ở chế độ quá tải ngắn hạn.
• Phụ gia chống tia UV (UV stabilizer) đạt cấp độ thời tiết hóa tương đương 3.000 giờ thử nghiệm theo IEC 61238-1 Annex A. Sản phẩm thiếu chất chống UV sẽ bị giòn, nứt vỡ sau 2–3 năm phơi nắng tại khu vực miền Nam Việt Nam.
• Thiết kế hai nửa vỏ khóa chặt bằng tai móc tích hợp — sau khi siết bu-lông, hai nửa khóa lại vĩnh viễn (không tháo rời được) tạo thành hộp kín IP68.

2. Răng Tiếp Xúc (Contact Teeth): Hợp Kim Nhôm – Đồng Mạ Thiếc

Đây là bộ phận quyết định chất lượng tiếp xúc điện — trái tim của toàn bộ kẹp IPC:

• Vật liệu: Hợp kim AlCu (nhôm-đồng) mạ thiếc (Sn-plated). Lớp thiếc ngăn oxy hóa bề mặt răng, duy trì điện trở tiếp xúc thấp trong suốt vòng đời.
• Hình dạng răng: Thiết kế răng cưa đa hướng (multi-directional serration) — khi xuyên qua lớp cách điện, răng tạo ra vết cắt sạch, ép chặt vào lõi dẫn nhôm của cáp mà không làm đứt sợi dẫn.
• Mỡ silicon chống oxy hóa nạp sẵn trong khoang răng từ nhà máy — khi răng xuyên qua cáp, mỡ lập tức bọc kín điểm tiếp xúc, loại bỏ không khí và ngăn nước thâm nhập.

3. Bu-lông Shear Bolt (Bu-lông Cắt Đứt): Thép Mạ Kẽm Nhúng Nóng — Không Thể Thay Thế

Bu-lông shear bolt là yếu tố kiểm soát mô-men lực siết tự động, đảm bảo răng tiếp xúc xuyên đúng độ sâu thiết kế:

• Vật liệu: Thép C45 mạ kẽm nhúng nóng (Hot-Dip Galvanized — HDG) theo TCVN 8789:2011, chiều dày kẽm ≥ 45µm.
• Cơ chế: Đầu bu-lông được gia công rãnh yếu (break-away groove) tại mô-men thiết kế. Khi đạt mô-men định mức, phần đầu bu-lông tự vặt đứt gọn tại rãnh yếu — không thể siết thêm, không thể siết thiếu.
• ⚠️ Nghiêm cấm tuyệt đối: Dùng bu-lông thay thế không phải shear bolt gốc khi bu-lông gốc bị hỏng trước khi lắp. Trường hợp này, phải thay toàn bộ kẹp IPC mới.
• Bu-lông HDG có khả năng chống ăn mòn gấp 5–7 lần bu-lông mạ kẽm điện phân thông thường trong điều kiện khí hậu nhiệt đới ẩm của Việt Nam.

🔗 Xem sản phẩm: Kẹp Nối Dây Điện IPC 25-95 và Kẹp Nối Dây Điện IPC 35-95 chính hãng tại Thiết Bị Điện Hưng Long

5 Nguyên Nhân Gây Phóng Điện Tại Đầu Nối IPC Và Cách Phòng Tránh

Phóng điện tại kẹp IPC không xảy ra ngẫu nhiên. Dưới đây là phân tích chuyên sâu từng nguyên nhân và giải pháp kỹ thuật tương ứng:

Nguyên Nhân 1: Chọn Sai Dải Tiết Diện

Lắp kẹp IPC 25-95 vào dây chính 16mm² hoặc 120mm² sẽ khiến răng tiếp xúc không đạt độ sâu đủ để tạo tiếp điểm điện ổn định. Điện trở tiếp xúc tăng cao → phát nhiệt cục bộ → cháy vỏ nhựa → phóng điện hồ quang.

Giải pháp: Đo kiểm tiết diện thực tế của cáp công trình bằng thước kẹp trước khi chọn loại IPC. Không ước lượng bằng mắt.

Nguyên Nhân 2: Bu-lông Shear Bolt Không Vặt Đứt

Nếu dùng cờ-lê thông thường mà thiếu lực (do mòn cờ-lê hoặc cờ-lê bị trượt), bu-lông không đạt mô-men vặt đứt → răng tiếp xúc chưa xuyên đủ sâu → tiếp xúc lỏng → điểm nóng (hotspot). Ngược lại, nếu cưỡng bức siết thêm bằng cờ-lê dài hơn sau khi bu-lông đã vặt đứt, sẽ làm nứt vỡ thân nhựa, phá hủy độ kín IP68.

Giải pháp: Sử dụng đúng loại cờ-lê đầu vuông 17mm hoặc 19mm (tùy dòng IPC). Tiêu chí nghiệm thu duy nhất là đầu bu-lông tự vặt đứt gọn — không hơn, không kém.

Nguyên Nhân 3: Không Làm Sạch Bề Mặt Cáp Trước Khi Lắp

Bụi bẩn, dầu mỡ công trình hoặc lớp oxide nhôm dày trên vỏ cáp cũ có thể cản trở răng xuyên đúng hướng, tạo vết tiếp xúc lệch. Trong môi trường ẩm ướt, đây là điểm khởi phát dòng rò rỉ điện.

Giải pháp: Lau sạch đoạn cáp tại vị trí lắp kẹp bằng vải khô sạch. Với cáp cũ đã vận hành lâu năm, dùng giấy nhám mịn lau nhẹ bề mặt vỏ ngoài trước khi lắp.

Nguyên Nhân 4: Lắp Kẹp Ở Vị Trí Uốn Cong Của Cáp

Lắp IPC tại chỗ cáp bị uốn cong hoặc căng kéo mạnh làm hai nửa vỏ kẹp không khép kín hoàn toàn, hở khe hở tạo điểm xâm nhập của hơi ẩm và các tác nhân ăn mòn.

Giải pháp: Chỉ lắp kẹp IPC trên đoạn cáp thẳng, không có ứng suất uốn. Khoảng cách từ điểm đặt kẹp đến điểm uốn hoặc đến kẹp đỡ gần nhất tối thiểu 20cm.

Nguyên Nhân 5: Sử Dụng Kẹp IPC Kém Chất Lượng, Không Rõ Nguồn Gốc

Kẹp IPC nhái/kém chất lượng thường có nhựa vỏ không đủ chỉ tiêu cơ điện (dễ nứt, không chịu được tia UV), răng tiếp xúc làm từ nhôm nguyên chất không mạ (oxy hóa nhanh), và rãnh yếu bu-lông không chính xác (vặt đứt quá sớm hoặc không vặt đứt). Những sản phẩm này thường rẻ hơn 30–50% so với hàng chuẩn nhưng tiềm ẩn nguy cơ mất an toàn cực kỳ cao.

Giải pháp: Chỉ mua kẹp IPC từ nhà cung cấp có đầy đủ chứng chỉ thử nghiệm theo IEC 61238-1 và catalog kỹ thuật ghi rõ thông số vật liệu. Yêu cầu phiếu kiểm tra chất lượng (CoC) từ nhà sản xuất.

Hướng Dẫn Quy Trình Lắp Đặt Kẹp Nối IPC Đúng Kỹ Thuật — 6 Bước

Bước 1: Xác Định Đúng Loại Kẹp IPC Cần Dùng

Căn cứ vào tiết diện thực tế của cả dây chính và dây nhánh trên công trình, tra bảng thông số để chọn đúng mã IPC phù hợp. Nếu tiết diện dây chính nằm trong vùng giao nhau (ví dụ: 50mm²), ưu tiên chọn loại có biên độ an toàn tiết diện rộng hơn (IPC 25-95 trong ví dụ này).

Bước 2: Kiểm Tra Phụ Kiện Trước Khi Lắp

• Kiểm tra vỏ nhựa: Không nứt, không biến dạng, không hở khe ở trạng thái trước khi lắp.
• Kiểm tra bu-lông shear bolt đi kèm: Còn nguyên, chưa bị vặt đứt, chưa bị gỉ.
• Kiểm tra mỡ silicon trong khoang kẹp: Vẫn còn đủ và phân bố đều trong rãnh răng.

Bước 3: Chuẩn Bị Vị Trí Lắp Trên Cáp Chính

Xác định điểm lắp trên đoạn cáp chính thẳng, không có ứng suất cơ học. Lau sạch vỏ cáp bằng vải khô. Không cắt, không lột vỏ cáp chính tại điểm lắp.

Bước 4: Đặt Dây Nhánh Vào Rãnh Tương Ứng Của Kẹp

Kẹp IPC có hai rãnh riêng biệt cho dây chính và dây nhánh — thường được ký hiệu rõ trên vỏ kẹp. Đặt đúng dây vào đúng rãnh. Dây nhánh cần được cắt đầu thẳng, không bị tua sợi trước khi đặt vào rãnh.

Bước 5: Khép Hai Nửa Kẹp Và Siết Bu-lông Shear Bolt

• Khép hai nửa vỏ kẹp lại sao cho cả dây chính lẫn dây nhánh đều nằm đúng trong rãnh định vị.
• Dùng cờ-lê đầu vuông đúng kích thước (tra catalog nhà sản xuất), vặn bu-lông shear bolt theo chiều kim đồng hồ với lực đều.
• Dừng lại ngay khi nghe/cảm nhận tiếng “bụp” — đầu bu-lông đã vặt đứt. Đây là tín hiệu duy nhất xác nhận mô-men lực đúng và lắp đặt thành công.
• Thu gom đầu bu-lông đứt để tránh gây nguy hiểm hoặc rơi vào thiết bị điện bên dưới.

Bước 6: Kiểm Tra Nghiệm Thu Sau Lắp

• Quan sát bằng mắt: Hai nửa vỏ kẹp khép kín hoàn toàn, không hở khe, bu-lông đã vặt đứt gọn.
• Kiểm tra cơ học: Kéo nhẹ dây nhánh — dây không bị tuột ra khỏi kẹp.
• Với hệ thống đo kiểm: Đo điện trở tiếp xúc (contact resistance) bằng mΩ-meter ngay sau lắp — giá trị đạt chuẩn thường ≤ 50 µΩ theo IEC 61238-1.
• Ghi chép vị trí, loại kẹp và ngày lắp vào hồ sơ công trình để phục vụ bảo trì định kỳ.

Tại Sao Nhà Thầu Và Đơn Vị Điện Lực Tin Tưởng Chọn Kẹp IPC Của Thiết Bị Điện Hưng Long?

Thị trường phụ kiện cáp ABC tại Việt Nam hiện nay có không ít nhà cung cấp, nhưng không phải đơn vị nào cũng đảm bảo được đồng thời ba yếu tố then chốt: chất lượng sản phẩm — năng lực tư vấn kỹ thuật — khả năng cung ứng số lượng lớn kịp tiến độ. Đây chính là lý do Thiết Bị Điện Hưng Long trở thành đối tác tin cậy của nhiều dự án điện trọng điểm:

• ✅ Sản phẩm có chứng nhận xuất xứ và kiểm định chất lượng: Kẹp IPC phân phối bởi Hưng Long được kiểm tra đầu vào theo tiêu chuẩn IEC 61238-1, có đầy đủ hồ sơ CoC và datasheet kỹ thuật cung cấp cho khách hàng khi yêu cầu.
• ✅ Vật liệu đúng tiêu chuẩn, không thỏa hiệp: 100% bu-lông shear bolt sử dụng thép mạ kẽm nhúng nóng HDG; vỏ nhựa PA66 chống UV cấp cao — không phải nhựa PP hoặc PE thông thường.
• ✅ Đội ngũ kỹ thuật tư vấn chuyên sâu: Hỗ trợ nhà thầu lựa chọn đúng mã kẹp IPC cho từng tiết diện cáp, tránh chi phí phát sinh do chọn sai loại.
• ✅ Tồn kho sẵn sàng, giao hàng nhanh toàn quốc: Đáp ứng nhu cầu từ mua lẻ thử nghiệm đến đơn hàng dự án số lượng lớn với lead time ngắn.
• ✅ Giảm thiểu chi phí bảo trì dài hạn: Kẹp IPC chất lượng cao có tuổi thọ ≥ 30 năm, không cần can thiệp bảo dưỡng — một lần lắp đúng, hoạt động bền bỉ suốt vòng đời công trình.

📞 Cần tư vấn chọn phụ kiện đúng cho công trình của bạn? Liên hệ đội ngũ kỹ thuật Thiết Bị Điện Hưng Long ngay hôm nay

Kết Luận: Đầu Tư Đúng Phụ Kiện — Triệt Tiêu Rủi Ro Phóng Điện Từ Gốc

Kẹp nối IPC 25-95 và 35-95 là giải pháp đấu nối rẽ nhánh cáp ABC đã được chuẩn hóa quốc tế, mang lại hiệu quả thi công và độ an toàn điện vượt trội so với phương pháp truyền thống. Nhưng công nghệ tốt chỉ phát huy tối đa khi được lắp đặt đúng kỹ thuật và sử dụng đúng sản phẩm chuẩn chất lượng.

Nguy cơ phóng điện tại đầu nối IPC hoàn toàn có thể phòng ngừa nếu kỹ thuật viên nắm vững: (1) Chọn đúng dải tiết diện; (2) Đảm bảo bu-lông shear bolt vặt đứt đúng kỹ thuật; (3) Sử dụng kẹp IPC có vật liệu đạt chuẩn HDG và PA66 chống UV. Ba nguyên tắc này không phức tạp — nhưng đòi hỏi sự nghiêm túc và không được thỏa hiệp tại bất kỳ công trình nào.
