Quy Trình Lắp Đặt Móc Đơn Cột Điện Và Bulong Móc Treo Cáp Cho Hệ Thống Điện Hạ Thế

Trong hệ thống lưới điện phân phối hạ thế 0,4 kV, móc đơn cột điện và bulong móc treo cáp là hai phụ kiện cơ bản nhưng đóng vai trò nền tảng — chịu toàn bộ tải trọng cơ học của bó cáp vặn xoắn ABC trên suốt hành trình từ cột này sang cột khác. Tuy nhiên, tại nhiều công trình điện dân dụng và hạ tầng khu dân cư, thực trạng đáng lo ngại vẫn xảy ra: móc treo bị rỉ sét toàn bộ sau 2–3 năm vận hành, bulong bị ăn mòn đến mức không thể tháo ra để bảo trì, thậm chí móc bị gãy gục gây đứt toàn bộ tuyến cáp sau một cơn bão cấp 8.

Nguyên nhân không nằm ở thiết kế của phụ kiện mà nằm ở hai điểm mấu chốt thường bị xem nhẹ: chất lượng vật liệu mạ bảo vệ và quy trình lắp đặt không đúng mô-men lực. Bài viết dưới đây sẽ phân tích toàn diện cấu tạo, tiêu chuẩn kỹ thuật và hướng dẫn từng bước quy trình lắp đặt móc đơn cột điện và bulong móc treo cáp đúng chuẩn — giúp kỹ thuật viên và đội thi công thực hiện đúng ngay từ lần đầu tiên.

Móc Đơn Cột Điện và Bulong Móc Treo Cáp Là Gì? Vai Trò Trong Hệ Thống Hạ Thế

Trước khi đi vào quy trình lắp đặt, cần phân biệt rõ chức năng và vị trí của từng loại phụ kiện trong hệ thống:

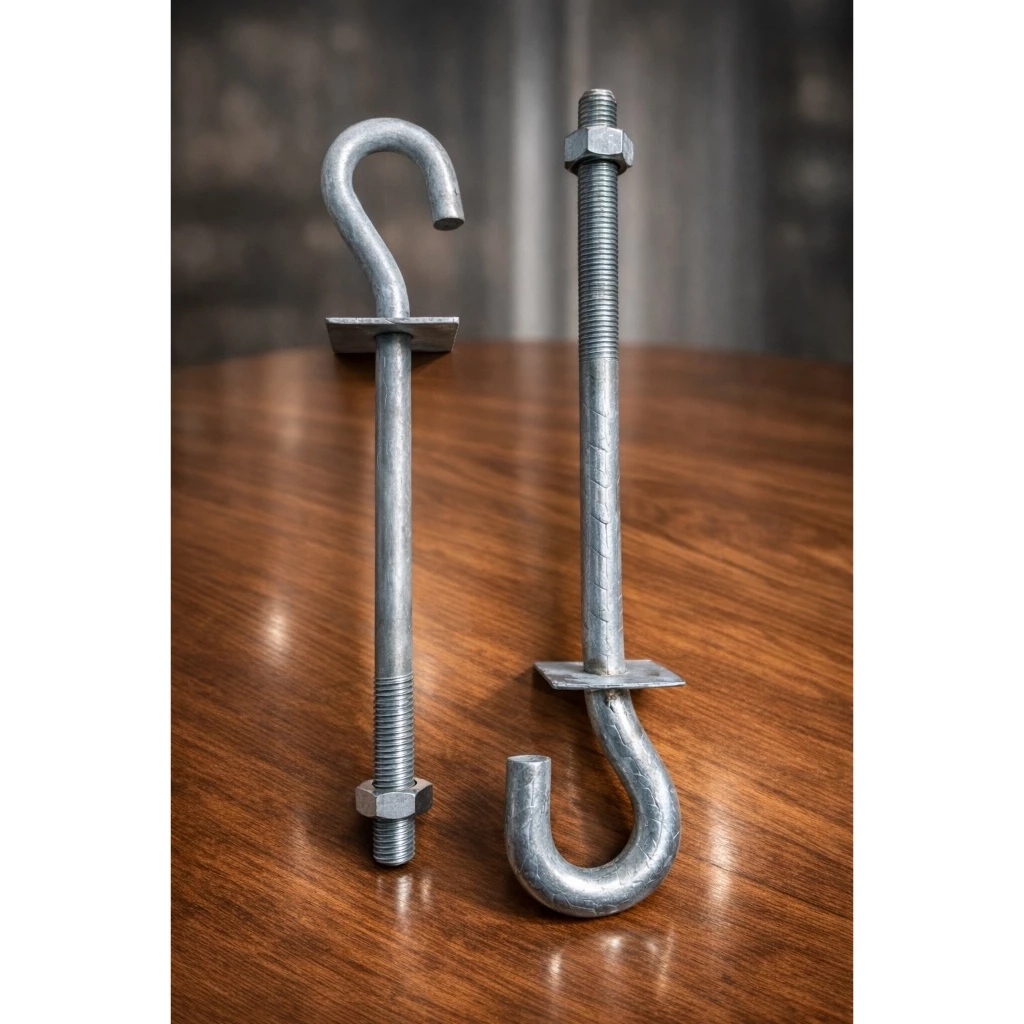

Móc Đơn Cột Điện (Single Hook / Pole Hook)

Móc đơn cột điện là phụ kiện thép hình chữ J hoặc chữ U được bắt chặt vào thân cột bê-tông hoặc cột thép, tạo ra điểm treo cố định để gắn kẹp đỡ cáp (suspension clamp), kẹp dừng cáp (dead-end clamp) hoặc các phụ kiện trung gian khác. Móc đơn là điểm truyền lực đầu tiên từ toàn bộ hệ thống cáp treo lên cột điện — chịu lực kéo dọc trục, lực ngang do gió và rung động do dòng ngắn mạch trong suốt vòng đời công trình.

Bulong Móc Treo Cáp (Hook Bolt / Eye Bolt)

Bulong móc treo cáp (còn gọi là bulong mắt, bulong móc J) là phụ kiện ren kết hợp giữa thân bulong và vòng móc phía đầu, được siết xuyên qua xà ngang, đai cột hoặc trực tiếp qua lỗ khoan trên cột thép. Bulong móc đóng vai trò neo giữ kẹp cáp hoặc sứ đỡ dây tại các điểm giữa tuyến, đồng thời cho phép điều chỉnh góc treo để tối ưu hóa độ võng của cáp theo địa hình thực tế.

Hai phụ kiện này tuy khác nhau về hình dạng và cơ chế lắp, nhưng có một điểm chung tuyệt đối không thể thỏa hiệp: toàn bộ chi tiết thép phải được mạ kẽm nhúng nóng (Hot-Dip Galvanized — HDG) đúng tiêu chuẩn. Đây là điều kiện tiên quyết để đảm bảo tuổi thọ ≥ 25 năm trong điều kiện khí hậu nhiệt đới ẩm của Việt Nam.

📌 Xem đầy đủ chủng loại: Phụ kiện cột điện hạ thế — Thiết Bị Điện Hưng Long

Cấu Tạo Chi Tiết và Tiêu Chuẩn Vật Liệu Bắt Buộc

1. Cấu Tạo Móc Đơn Cột Điện

Móc đơn cột điện tiêu chuẩn bao gồm các thành phần sau:

• Thân móc (Hook Body): Thép tròn đặc hoặc thép thanh định hình,
  đường kính từ Ø16mm đến Ø22mm tùy tải trọng thiết kế.
  Vật liệu: Thép carbon CT3 hoặc S235JR theo EN 10025.
  Sau khi gia công uốn, toàn bộ bề mặt được mạ kẽm nhúng nóng HDG
  theo TCVN 8789:2011, chiều dày lớp kẽm ≥ 55µm với chi tiết
  dày ≥ 6mm.
• Phần ren bắt cột (Threaded Section): Ren M16 hoặc M20 theo
  tiêu chuẩn ISO 724, chiều dài ren đủ để lắp đủ 2 đai ốc + vòng
  đệm phẳng + vòng đệm vênh (vòng đệm chống tự nới lỏng).
• Đai ốc hãm (Lock Nut): Đai ốc M16/M20 HDG, bắt buộc dùng
  đai ốc tự hãm (nylon insert lock nut) hoặc hai đai ốc siết
  ngược nhau để chống nới lỏng do rung động.
• Vòng đệm phẳng + vòng đệm vênh (Flat Washer + Spring Washer):
  Thép mạ kẽm, đường kính ngoài tối thiểu 40mm để phân tán lực
  lên bề mặt cột bê-tông, tránh ép vỡ bê-tông cục bộ.

2. Cấu Tạo Bulong Móc Treo Cáp (Hook Bolt / Eye Bolt)

• Vòng móc (Hook/Eye): Hình chữ J hoặc vòng tròn kín (eye),
  đường kính trong vòng móc đủ để lắp khoen treo hoặc móc liên
  kết của kẹp cáp. Không có góc cạnh sắc tại điểm tiếp xúc với
  khoen để tránh mài mòn kim loại theo thời gian.
• Thân bulong (Bolt Shank): Thép C45 rèn hoặc thép CT3 cán nóng.
  Ren M12, M16 hoặc M20 — tùy vị trí lắp và tải trọng. Toàn bộ
  mạ kẽm nhúng nóng HDG ≥ 45µm.
• Đai ốc + vòng đệm đồng bộ: Phải sử dụng đai ốc và vòng đệm
  đi kèm từ cùng bộ — không được tự ý thay thế bằng đai ốc thép
  thường hoặc đai ốc inox (gây ăn mòn điện hóa với thân bulong
  mạ kẽm).

3. Tại Sao Mạ Kẽm Nhúng Nóng (HDG) Là Tiêu Chí Sống Còn?

Tại Việt Nam — đặc biệt khu vực ven biển miền Trung và đồng bằng sông Cửu Long — môi trường muối, độ ẩm cao và mưa axit từ khí thải công nghiệp tạo ra điều kiện ăn mòn điện hóa cực kỳ khắc nghiệt với các chi tiết kim loại ngoài trời. So sánh thực tế:

Tiêu chí	Mạ kẽm nhúng nóng (HDG)	Mạ kẽm điện phân (Electroplated)	Sơn chống gỉ thông thường
Chiều dày lớp bảo vệ	≥ 45 – 85 µm	5 – 15 µm	40 – 80 µm (sơn)
Cơ chế bảo vệ	Hàng rào vật lý + hy sinh cực anode	Hàng rào vật lý đơn thuần	Hàng rào vật lý đơn thuần
Tuổi thọ ngoài trời (VN)	25 – 40 năm	3 – 5 năm	2 – 4 năm
Khả năng tự phục hồi khi trầy xước	✅ Có (anode hy sinh)	❌ Không	❌ Không
Tiêu chuẩn áp dụng	TCVN 8789:2011 / ISO 1461	TCVN 5408 / ISO 2081	TCVN 2090

Kết luận rõ ràng: Đối với phụ kiện chịu lực ngoài trời trong hệ thống điện hạ thế, mạ kẽm nhúng nóng HDG là lựa chọn kỹ thuật duy nhất được chấp nhận — không phải là tùy chọn nâng cấp.

📎 Tham khảo tiêu chuẩn: ISO 1461:2009 — Hot dip galvanized coatings on fabricated iron and steel articles (ISO Official)

Bảng Thông Số Kỹ Thuật Móc Đơn Cột Điện và Bulong Móc Treo Cáp

Thông số	Móc Đơn Cột Điện	Bulong Móc Treo Cáp
Vật liệu thân chính	Thép CT3 / S235JR	Thép C45 rèn / CT3 cán nóng
Xử lý bề mặt	Mạ kẽm nhúng nóng HDG ≥ 55µm	Mạ kẽm nhúng nóng HDG ≥ 45µm
Kích thước ren phổ biến	M16, M20	M12, M16, M20
Đường kính thân Ø	Ø16 – Ø22 mm	Ø12 – Ø20 mm
Tải trọng làm việc (WLL)	2 – 8 kN (tùy cỡ)	1,5 – 6 kN (tùy cỡ)
Hệ số an toàn thiết kế	≥ 2,5 lần WLL	≥ 2,5 lần WLL
Mô-men siết đai ốc	M16: 80–100 N·m M20: 150–180 N·m	M12: 40–50 N·m M16: 80–100 N·m
Nhiệt độ vận hành	-40°C đến +80°C	-40°C đến +80°C
Tuổi thọ thiết kế	≥ 25 năm	≥ 25 năm
Tiêu chuẩn áp dụng	TCVN 8789:2011, QĐ EVN 1498	TCVN 8789:2011, IEC 61284

Chuẩn Bị Trước Khi Thi Công — Không Được Bỏ Qua Bước Nào

Dụng Cụ Và Thiết Bị Bắt Buộc

• Cờ-lê lực (Torque Wrench) thang đo 0–200 N·m: Thiết bị
  bắt buộc — không được thay thế bằng cờ-lê thường để tránh siết
  sai mô-men.
• Máy khoan bê-tông (Rotary Hammer) với mũi khoan SDS
  đúng đường kính: Dùng khi cần khoan lỗ xuyên cột bê-tông để
  lắp bulong móc.
• Thang hoặc xe thang cách điện đạt tiêu chuẩn an toàn; dây đai
  an toàn toàn thân (full-body harness).
• Găng tay cách điện cấp 1000V, kính bảo hộ, mũ bảo hiểm công
  trình.
• Thước thủy (Spirit Level): Kiểm tra độ nằm ngang của móc
  và bulong sau khi lắp.
• Mỡ bôi trơn ren (anti-seize compound) gốc đồng hoặc molybdenum:
  Bôi vào ren bulong trước khi siết để tránh bó kẹt ren mạ kẽm
  sau nhiều năm.
• Băng keo chống gỉ (petrolatum tape) hoặc mastic sealant: Bọc
  bảo vệ điểm ren lộ ra ngoài sau khi siết đai ốc.

Kiểm Tra Phụ Kiện Trước Khi Lắp

• Quan sát toàn bộ bề mặt mạ kẽm: Không có vết nứt, bong tróc,
  gỉ đỏ tại bất kỳ điểm nào — kể cả phần ren. Lớp mạ phải
  đồng đều màu xám bạc sáng đặc trưng của HDG.
• Kiểm tra ren: Vặn đai ốc bằng tay qua toàn bộ chiều dài ren —
  ren phải vặn trơn tru, không bị vấp hoặc lệch tâm.
• Kiểm tra hình học: Phần vòng móc không bị biến dạng do va đập
  trong vận chuyển. Đo đường kính trong của vòng móc và đối chiếu
  với kích thước khoen treo cần lắp vào.
• Đối chiếu tải trọng làm việc (WLL) ghi trên sản phẩm với
  tải trọng thiết kế của tuyến cáp — tuyệt đối không lắp phụ
  kiện có WLL thấp hơn tải trọng thực tế.

🔗 Xem sản phẩm: Móc Đơn Cột Điện Treo Cáp ABC và Bulong Móc Treo Cáp Điện

Quy Trình Lắp Đặt Móc Đơn Cột Điện — Từng Bước Theo Tiêu Chuẩn Kỹ Thuật

Móc đơn cột điện thường được lắp xuyên qua thân cột bê-tông li tâm tại độ cao thiết kế. Quy trình thực hiện gồm 7 bước tuần tự nghiêm ngặt:

Bước 1: Xác Định Cao Độ Và Vị Trí Lắp Trên Cột

Căn cứ bản vẽ thiết kế thi công, xác định chính xác cao độ lắp móc trên cột. Đối với cột điện hạ thế 0,4kV, khoảng cách từ mặt đất đến điểm thấp nhất của bó cáp (sau khi võng) phải đảm bảo độ cao tĩnh không tối thiểu theo QCVN 12:2014/BXD:

• Khu vực đường bộ có xe cơ giới: ≥ 6,0 m
• Khu vực đường bộ không có xe cơ giới: ≥ 3,5 m
• Khu vực sân vườn, không có người qua lại thường xuyên: ≥ 2,5 m

Đánh dấu vị trí lắp bằng bút chì hoặc phấn trực tiếp lên thân cột trước khi leo lên thi công.

Bước 2: Khoan Lỗ Xuyên Cột Bê-tông (Nếu Cần)

Với cột bê-tông đúc sẵn không có lỗ sẵn từ nhà máy:

• Dùng máy khoan bê-tông SDS với mũi khoan đúng đường kính: bằng đường kính thân móc + 1–2mm khe hở lắp (ví dụ: móc Ø16mm → mũi khoan Ø18mm).
• Khoan thẳng góc hoàn toàn với trục cột — dùng thước ê-ke để kiểm tra góc khoan trước và trong khi khoan.
• Chiều sâu khoan = chiều dày thành cột + đủ chiều dài ren để lắp 2 đai ốc + 2 vòng đệm ở phía trong.
• Sau khi khoan: Dùng bơm khí hoặc bàn chải sắt làm sạch hoàn toàn bụi bê-tông trong lỗ khoan — bụi bê-tông còn sót sẽ mài mòn lớp mạ kẽm khi lắp móc vào.

Bước 3: Lắp Vòng Đệm Phía Ngoài Lên Thân Móc

Trước khi đưa móc vào lỗ khoan, lắp theo thứ tự từ phần ren ra ngoài: vòng đệm phẳng (flat washer) → vòng đệm vênh (spring washer) → đai ốc thứ nhất. Bôi một lớp mỏng mỡ chống gỉ gốc đồng (anti-seize) vào phần ren trước khi lắp đai ốc.

Bước 4: Đưa Móc Xuyên Qua Lỗ Cột

Đưa phần ren của móc vào lỗ từ phía ngoài cột, xuyên qua hoàn toàn ra phía trong. Điều chỉnh hướng của vòng móc (phần chữ J) đúng theo hướng sẽ treo kẹp cáp — thông thường vòng móc hướng ra ngoài và lên trên một góc 10–15° so với phương nằm ngang để tạo góc treo tối ưu cho kẹp cáp.

Bước 5: Lắp Vòng Đệm và Đai Ốc Phía Trong Cột

Từ phía trong cột, lắp theo thứ tự: vòng đệm phẳng → vòng đệm vênh → đai ốc hãm (lock nut). Vặn tay đai ốc đến khi chạm vào vòng đệm. Chưa siết lực ở bước này.

Bước 6: Siết Hai Đầu Đai Ốc Đúng Mô-men Lực Bằng Cờ-lê Lực

Đây là bước quyết định chất lượng mối lắp:

• Dùng hai cờ-lê: Một cờ-lê giữ cố định phía ngoài, một cờ-lê lực siết phía trong (hoặc ngược lại tùy điều kiện tiếp cận).
• Siết đến mô-men quy định:
  • Móc M16: 80 – 100 N·m
  • Móc M20: 150 – 180 N·m
• Sau khi đạt mô-men, siết thêm đai ốc hãm thứ hai ngược chiều để tạo lực kẹp tự hãm — chống nới lỏng do rung động dài hạn.
• Kiểm tra: Dùng thước thủy xác nhận vòng móc đúng hướng thiết kế sau khi siết xong.

Bước 7: Bảo Vệ Phần Ren Lộ Sau Khi Siết

Phần ren thừa lộ ra ngoài đai ốc (cả hai phía cột) phải được bảo vệ:

• Quấn 2–3 lớp băng keo chống gỉ petrolatum tape bọc kín toàn bộ phần ren lộ và đai ốc.
• Hoặc bôi mastic sealant chống nước lên toàn bộ bề mặt ren + đai ốc.
• Đây là bước tăng tuổi thọ từ 25 lên 35+ năm trong môi trường ven biển — chi phí thêm không đáng kể nhưng hiệu quả rất lớn.

Quy Trình Lắp Đặt Bulong Móc Treo Cáp Trên Xà Ngang và Đai Cột

Bulong móc treo cáp có hai phương thức lắp phổ biến trên công trình điện hạ thế: lắp xuyên qua lỗ trên xà ngang thép và lắp kẹp vào đai cột. Quy trình cho từng phương thức như sau:

Phương Thức 1: Lắp Bulong Móc Xuyên Qua Xà Ngang Thép

Bước 1 — Chuẩn bị xà ngang: Xà ngang phải được lắp cố định trên cột trước. Kiểm tra lỗ khoan sẵn trên xà đúng đường kính. Dùng giũa hoặc dụng cụ cắt ba-via làm phẳng mép lỗ để tránh mép sắc làm hỏng lớp mạ kẽm của bulong.

Bước 2 — Bôi mỡ chống gỉ vào ren bulong: Bôi một lớp mỏng anti-seize compound gốc đồng vào toàn bộ phần ren. Không bôi vào phần vòng móc và vai bulong — tránh làm trơn bề mặt tỳ lực.

Bước 3 — Lắp bulong qua lỗ xà: Đưa thân bulong qua lỗ từ phía trên xà xuống. Định hướng vòng móc phía đầu bulong đúng hướng treo kẹp cáp trước khi siết.

Bước 4 — Lắp vòng đệm và đai ốc phía dưới xà: Theo thứ tự từ dưới lên: vòng đệm phẳng → vòng đệm vênh → đai ốc. Siết bằng cờ-lê lực đến mô-men quy định (M16: 80–100 N·m).

Bước 5 — Kiểm tra và bảo vệ mối lắp: Kiểm tra vòng móc đúng hướng, bulong không bị xoay. Bọc bảo vệ phần ren thừa bằng băng keo petrolatum.

Phương Thức 2: Lắp Bulong Móc Kết Hợp Đai Cột

Bước 1 — Lắp đai cột trước: Đai cột thép mạ kẽm HDG được quấn quanh thân cột tại đúng cao độ thiết kế. Siết bu-lông đai cột đến mô-men quy định — đai phải ôm khít thân cột, không bị xoay khi chịu lực kéo ngang.

Bước 2 — Gắn bulong móc vào tai đai cột: Tai đai cột có lỗ Ø sẵn để xuyên bulong móc. Đưa bulong móc qua lỗ tai đai, định hướng vòng móc.

Bước 3 — Siết đai ốc cố định bulong với đai cột: Lắp vòng đệm phẳng + vòng đệm vênh + đai ốc. Siết bằng cờ-lê lực đến mô-men quy định. Lưu ý: Không siết quá mô-men trên đai cột đã lắp sẵn vì có thể làm lệch vị trí đai cột.

Bước 4 — Treo kẹp cáp lên vòng móc: Sau khi bulong móc đã cố định chắc chắn, lắp khoen liên kết của kẹp đỡ cáp (suspension clamp) vào vòng móc. Lắp chốt hãm (split pin/cotter pin) vào khoen — bước bắt buộc, không được bỏ qua.

6 Sai Lầm Phổ Biến Khi Lắp Móc Và Bulong Treo Cáp — Và Cách Khắc Phục

• ❌ Sai lầm 1: Dùng búa đóng móc vào lỗ khoan thay vì đưa vào bằng tay.
  Hậu quả: Lớp mạ kẽm HDG bị vỡ và bong tróc tại điểm tiếp xúc — tạo điểm ăn mòn cực kỳ nhanh.
  ✅ Khắc phục: Đường kính lỗ khoan phải lớn hơn đường kính móc 1–2mm để lắp vào bằng tay không cần lực.
• ❌ Sai lầm 2: Không dùng vòng đệm vênh (spring washer).
  Hậu quả: Đai ốc bị nới lỏng dần do rung động gió và dòng điện — móc bị xoay, kẹp cáp lệch vị trí.
  ✅ Khắc phục: Bắt buộc lắp bộ: vòng đệm phẳng + vòng đệm vênh + đai ốc tự hãm cho mọi mối lắp ngoài trời.
• ❌ Sai lầm 3: Siết đai ốc bằng cờ-lê thông thường không kiểm soát mô-men.
  Hậu quả: Siết thiếu → móc bị rung lắc và xoay. Siết thừa → nứt bê-tông cột tại điểm lắp.
  ✅ Khắc phục: Cờ-lê lực là thiết bị bắt buộc — không phải tùy chọn.
• ❌ Sai lầm 4: Không bảo vệ phần ren lộ sau khi siết.
  Hậu quả: Phần ren bị ăn mòn sau 3–5 năm, khi cần tháo bảo trì không thể vặn ra được, phải cắt bỏ toàn bộ.
  ✅ Khắc phục: Bắt buộc quấn băng keo petrolatum hoặc bôi mastic sealant lên phần ren lộ ngay sau khi lắp.
• ❌ Sai lầm 5: Lắp móc không đúng hướng, vòng móc quay ngược chiều treo kẹp.
  Hậu quả: Kẹp cáp bị treo lệch, tải trọng tác dụng lên cạnh vòng móc thay vì đáy vòng móc → ứng suất tập trung → gãy móc đột ngột.
  ✅ Khắc phục: Xác định hướng vòng móc và đánh dấu trên cột TRƯỚC khi leo lên thi công.
• ❌ Sai lầm 6: Không lắp chốt hãm (cotter pin) vào khoen treo kẹp cáp.
  Hậu quả: Kẹp cáp bị tuột ra khỏi vòng móc sau một cơn bão — gây đứt toàn bộ tuyến cáp.
  ✅ Khắc phục: Chốt hãm là chi tiết bắt buộc, kiểm tra 100% trong biên bản nghiệm thu.

Danh Mục Kiểm Tra Nghiệm Thu Sau Lắp Đặt (Inspection Checklist)

Sau khi hoàn thành lắp đặt toàn bộ móc đơn và bulong móc trên tuyến, kỹ thuật viên giám sát phải thực hiện kiểm tra theo danh mục sau trước khi ký biên bản nghiệm thu:

STT	Hạng mục kiểm tra	Tiêu chí đạt
1	Vòng móc đúng hướng thiết kế	✅ Đạt / ❌ Không đạt
2	Đai ốc đã siết đúng mô-men (có biên bản ghi mô-men)	✅ Đạt / ❌ Không đạt
3	Vòng đệm vênh + đai ốc tự hãm đã lắp đầy đủ	✅ Đạt / ❌ Không đạt
4	Phần ren lộ đã được bảo vệ bằng băng keo/mastic	✅ Đạt / ❌ Không đạt
5	Chốt hãm (cotter pin) đã lắp vào khoen treo kẹp cáp	✅ Đạt / ❌ Không đạt
6	Lớp mạ kẽm không bị hư hỏng sau lắp đặt	✅ Đạt / ❌ Không đạt
7	Cao độ lắp đúng bản vẽ thiết kế	✅ Đạt / ❌ Không đạt
8	Độ tĩnh không của cáp sau khi treo đúng quy định	✅ Đạt / ❌ Không đạt

📌 Phụ kiện đồng bộ cùng tuyến cáp: Kẹp đỡ và kẹp dừng cáp ABC hạ thế — Đồng bộ phụ kiện từ A đến Z

Kết Luận — Đúng Vật Liệu, Đúng Kỹ Thuật, Đúng Tuổi Thọ Công Trình

Móc đơn cột điện và bulong móc treo cáp là những phụ kiện có giá trị đơn vị không lớn — nhưng hậu quả của việc chọn sai vật liệu hoặc lắp đặt sai kỹ thuật lại cực kỳ đắt giá: từ chi phí bảo trì sửa chữa, thời gian cắt điện xử lý sự cố, đến nguy cơ mất an toàn nghiêm trọng cho người dân và hạ tầng.

Nguyên tắc vàng không thay đổi: Thép mạ kẽm nhúng nóng HDG + mô-men siết đúng cờ-lê lực + bảo vệ ren sau lắp = tuổi thọ 25–35 năm không cần can thiệp bảo dưỡng. Ba yếu tố này không thể đánh đổi bằng bất kỳ lý do tiết kiệm chi phí nào ở giai đoạn thi công.

Tại Thiết Bị Điện Hưng Long, toàn bộ móc đơn và bulong móc treo cáp được cung cấp với đầy đủ chứng nhận vật liệu HDG, có hồ sơ kỹ thuật kèm theo và được đội ngũ chuyên gia hỗ trợ tư vấn chọn đúng thông số cho từng dự án cụ thể — từ công trình điện dân dụng nhỏ đến dự án lưới điện phân phối quy mô hàng km.
