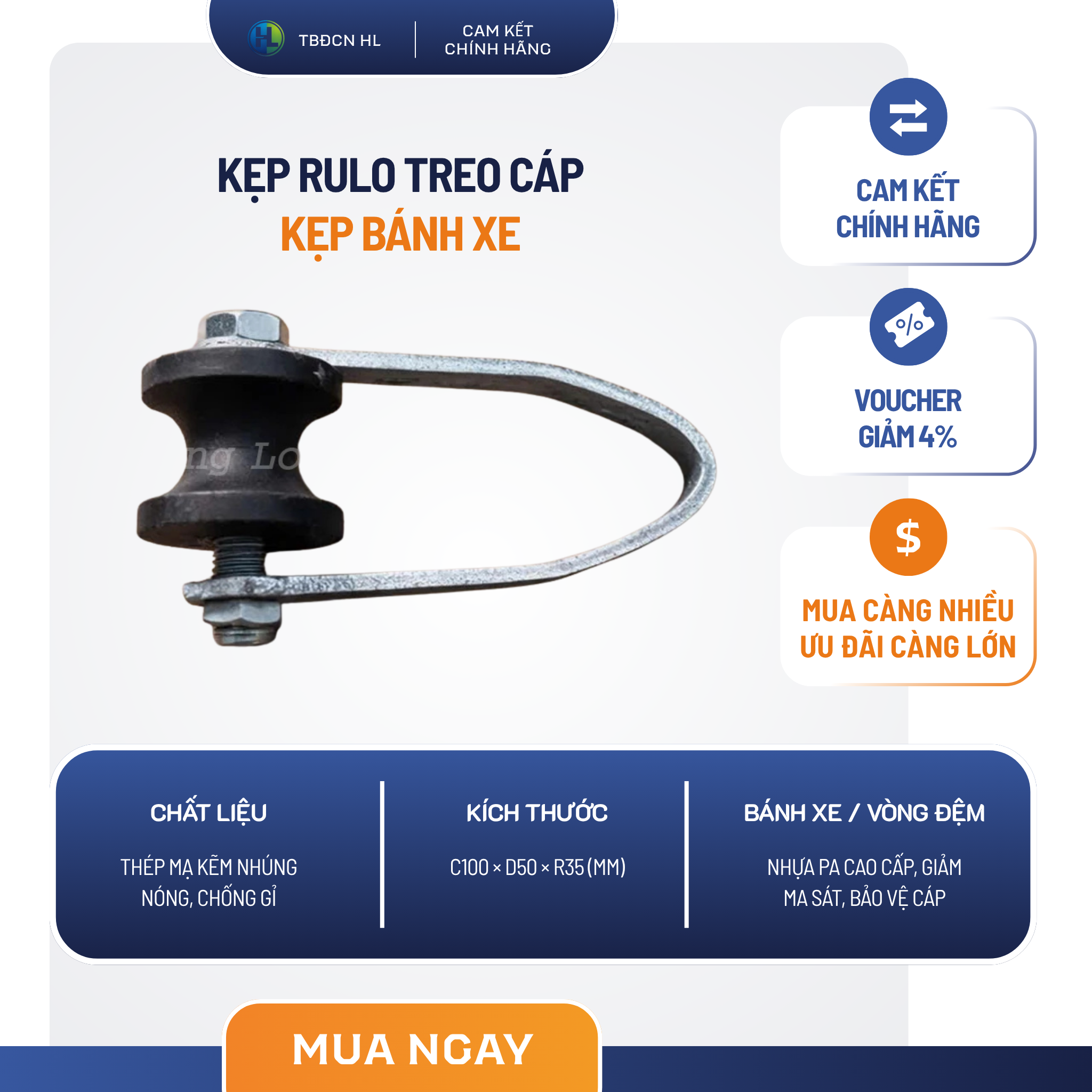

Kẹp rulo treo cáp điện (Suspension Clamp for ABC Cable) là phụ kiện dùng để treo và cố định cáp vặn xoắn ABC tại các cột điện trung gian trên tuyến đường dây hạ thế trên không. Thân kẹp làm từ thép mạ kẽm nhúng nóng, đệm ôm cáp bằng cao su tổng hợp chất lượng cao, đảm bảo bền vững trong mọi điều kiện thời tiết nhiệt đới.
Sản phẩm còn được gọi là: kẹp treo cáp ABC, kẹp hãm treo cáp, móc treo cáp vặn xoắn, kẹp đỡ cáp ABC.
Thông Số Kỹ Thuật
| Thông số | Chi tiết |
|---|---|
| Tiêu chuẩn sản xuất | TCVN 5408 |
| Tiêu chuẩn lắp đặt | TCVN 9208:2012 |
| Phạm vi tiết diện cáp | 4x35mm² — 4x150mm² |
| Độ bền điện môi | > 4kV / 1 phút |
| Vật liệu thân kẹp | Thép mạ kẽm nhúng nóng (hot-dip galvanized) |
| Vật liệu đệm ôm cáp | Cao su tổng hợp chịu UV, chống lão hóa |
| Môi trường sử dụng | Ngoài trời — trên cột điện hạ thế |
| Xuất xứ | Việt Nam — có CO/CQ đầy đủ |
Bảng Chọn Kích Thước Theo Tiết Diện Cáp
| Ký hiệu | Tiết diện cáp ABC | Ứng dụng phổ biến |
|---|---|---|
| KT-2 | 4x35mm² | Nhánh phụ, khu dân cư nhỏ |
| KT-3 | 4x50mm² | Tuyến nhánh trung bình |
| KT-4 | 4x70mm² | Tuyến nhánh, khu công nghiệp nhỏ |
| KT-5 | 4x95mm² | Trục điện chính khu dân cư |
| KT-6 | 4x120mm² | Trục điện chính khu công nghiệp |
| KT-7 | 4x150mm² | Trục điện tải lớn, đường trục chính |
Lưu ý: Chọn đúng kích thước kẹp theo tiết diện cáp thực tế. Kẹp quá lớn → cáp bị trượt. Kẹp quá nhỏ → rách vỏ bọc cáp. Liên hệ Hưng Long để được tư vấn miễn phí.

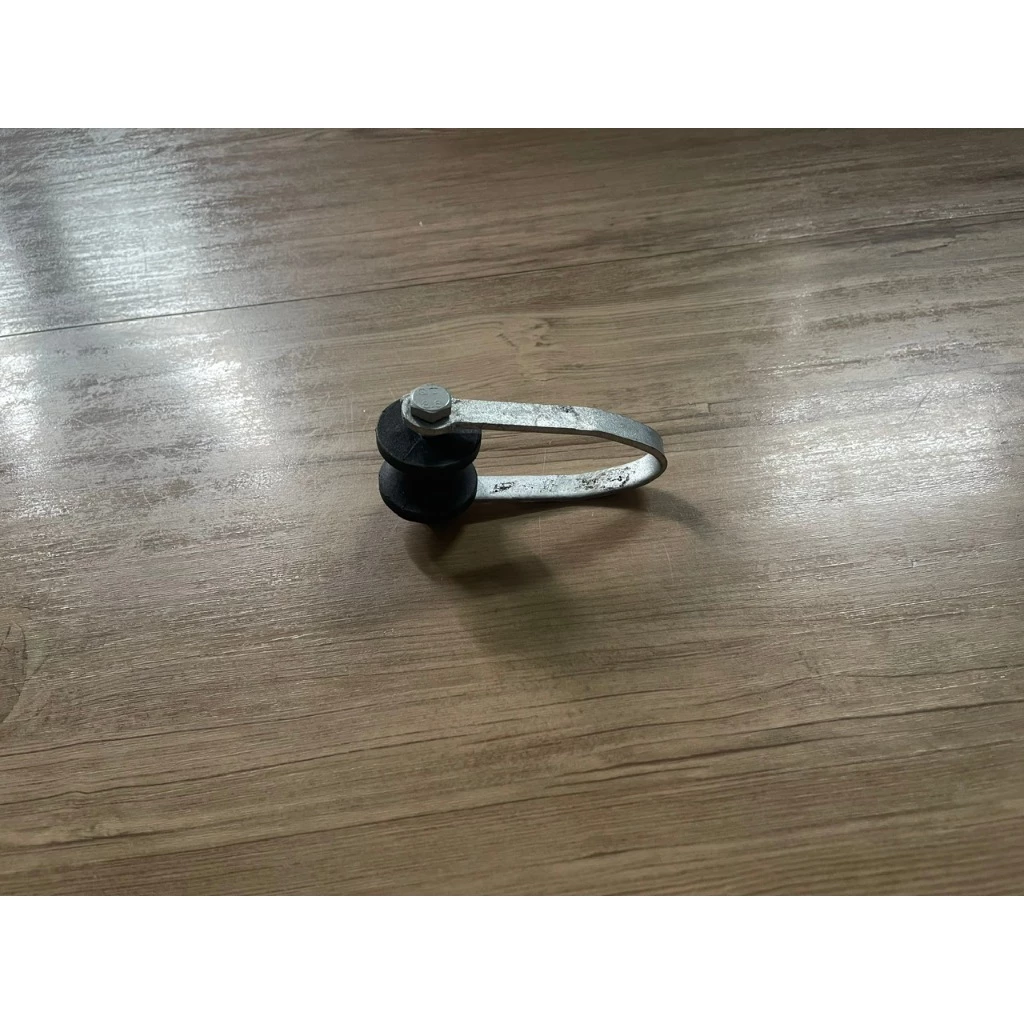

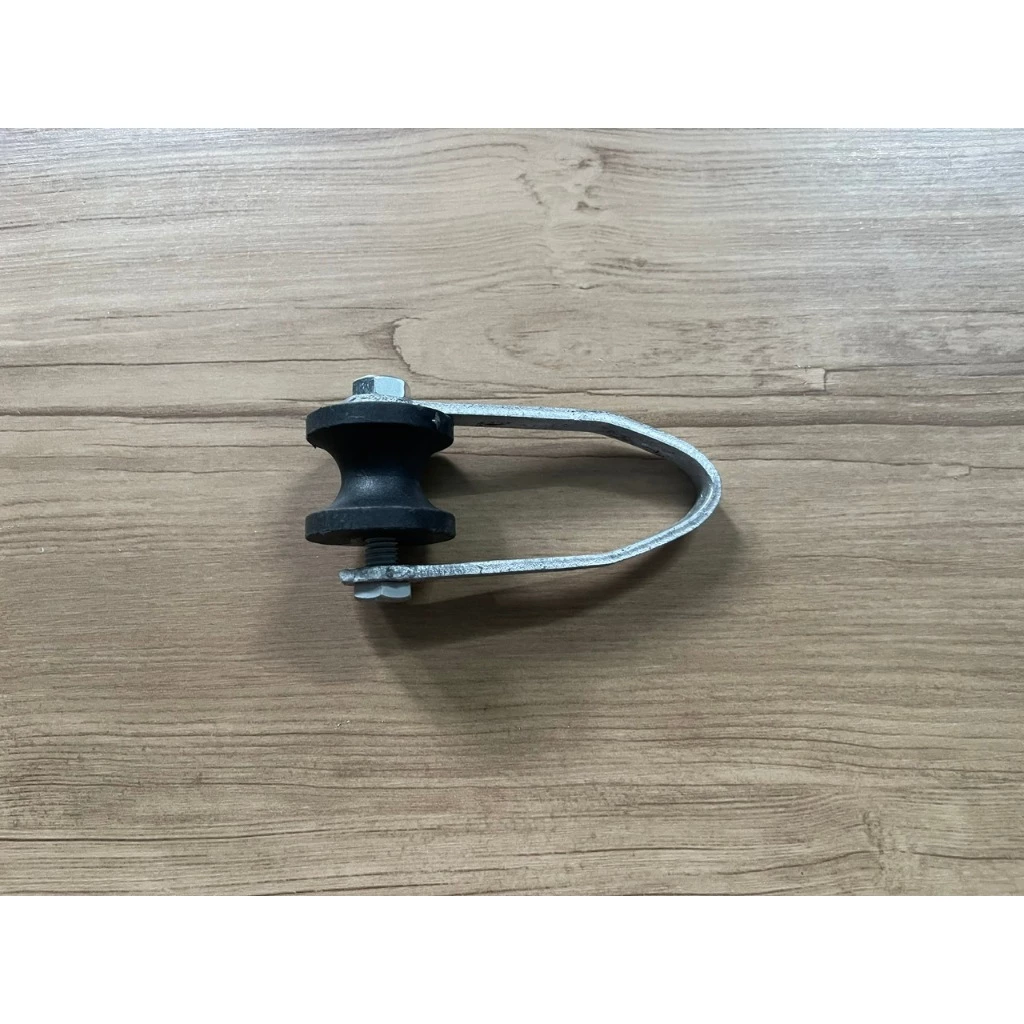

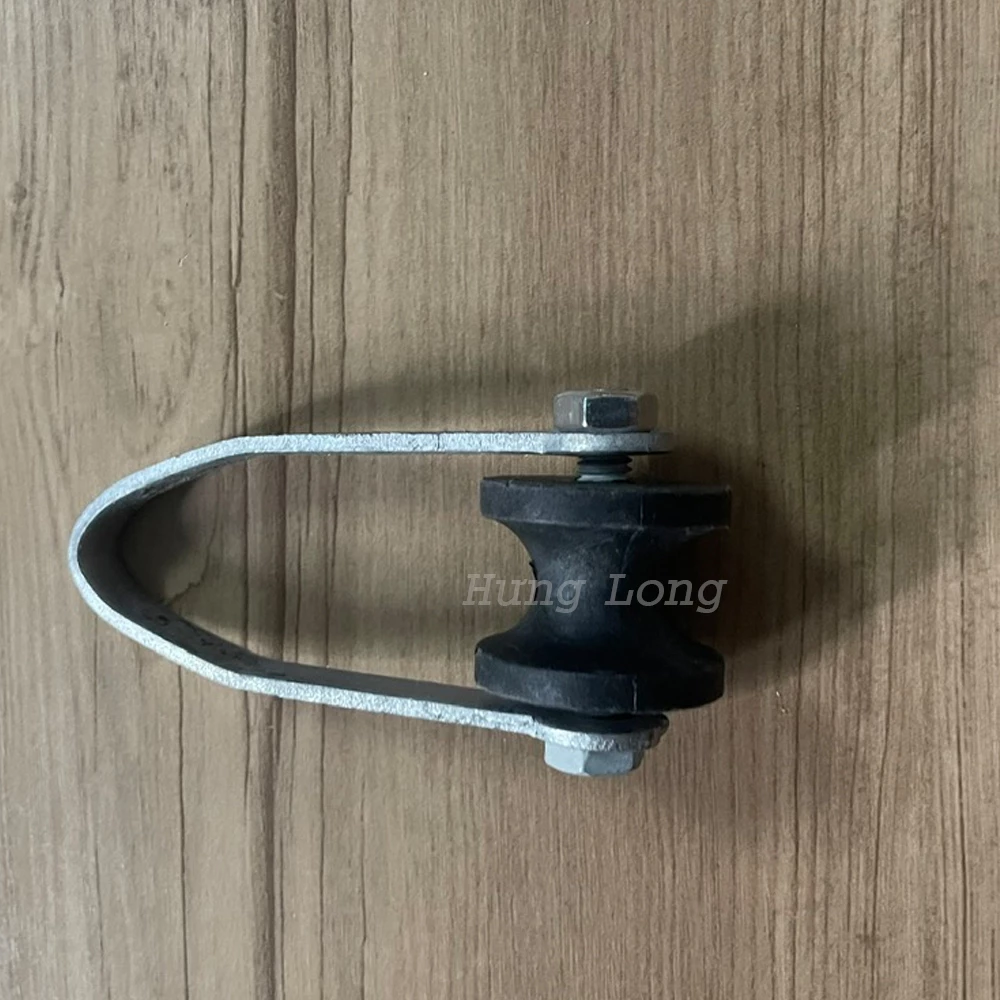

Cấu Tạo Sản Phẩm
1. Thân kẹp (Body)
Thép mạ kẽm nhúng nóng, có đai thép với lỗ móc gắn vào bulong móc trên cột điện. Các cạnh kim loại được bo tròn, tránh cắt vào vỏ bọc cáp.
2. Vòng đệm ôm cáp (Cable Cradle)
Cao su tổng hợp chịu tia UV, chống lão hóa, chịu nhiệt độ môi trường nhiệt đới. Ôm sát thân cáp, hấp thụ rung động do gió và bảo vệ vỏ bọc cáp khỏi mài mòn.
3. Bulong và đai ốc (Hardware)
Thép mạ kẽm nhúng nóng, kiểu đai ốc chuồn chuồn, siết chắc chắn, dễ tháo lắp khi bảo trì.
Hướng Dẫn Lắp Đặt
- Kiểm tra bulong móc trên cột — Đảm bảo bulong móc treo cáp điện đã được lắp cố định, siết chặt đúng vị trí thiết kế.
- Lắp thân kẹp lên bulong móc — Móc đai thép của thân kẹp vào bulong móc hoặc móc đơn cột điện, đảm bảo không bị xoay lệch.
- Đặt cáp ABC vào vòng đệm — Mở bulong siết, đặt cáp đúng tâm vào vòng đệm cao su, đệm phải ôm đều quanh thân cáp.
- Siết bulong đúng lực — Siết vừa đủ chặt, không lỏng (cáp trượt) và không quá chặt (bóp méo vỏ cáp).
- Kiểm tra tổng thể — Kéo nhẹ cáp kiểm tra độ giữ. Kiểm tra toàn tuyến trước khi đóng điện.
Ứng Dụng
- Treo cáp vặn xoắn ABC tại cột điện trung gian trên tuyến hạ thế
- Lắp đặt đường dây điện trên không tại công trình dân dụng và công nghiệp
- Dùng kết hợp với bulong móc treo cáp điện, móc đơn cột điện và móc treo cáp ABC nhúng kẽm
Lưu Ý Quan Trọng
- Kẹp rulo treo ≠ kẹp ngừng cáp: Kẹp rulo dùng tại cột trung gian — cáp xuyên qua và tiếp tục chạy. Kẹp ngừng cáp ABC dùng tại đầu/cuối tuyến hoặc cột đổi hướng. Dùng nhầm gây nguy hiểm.
- Luôn yêu cầu CO/CQ: Kẹp không đạt chuẩn sẽ bị ăn mòn nhanh, đứt gãy, nguy cơ đứt cáp trên cao.
- Theo TCVN 9208:2012: Tại vị trí kẹp cáp phải dùng đệm đàn hồi bao bọc để tránh hư hại vỏ cáp.
Cam Kết Của Hưng Long
- Hàng chính hãng — có CO/CQ đầy đủ, đúng tiêu chuẩn TCVN 5408
- Xuất hóa đơn VAT — hỗ trợ nhà thầu quyết toán công trình
- Báo giá sỉ nhanh — chiết khấu tốt cho đại lý và nhà thầu
- Giao hàng toàn quốc — đóng gói chắc chắn, xuất kho trong ngày
- Tư vấn kỹ thuật miễn phí — gọi 0937 883 779
