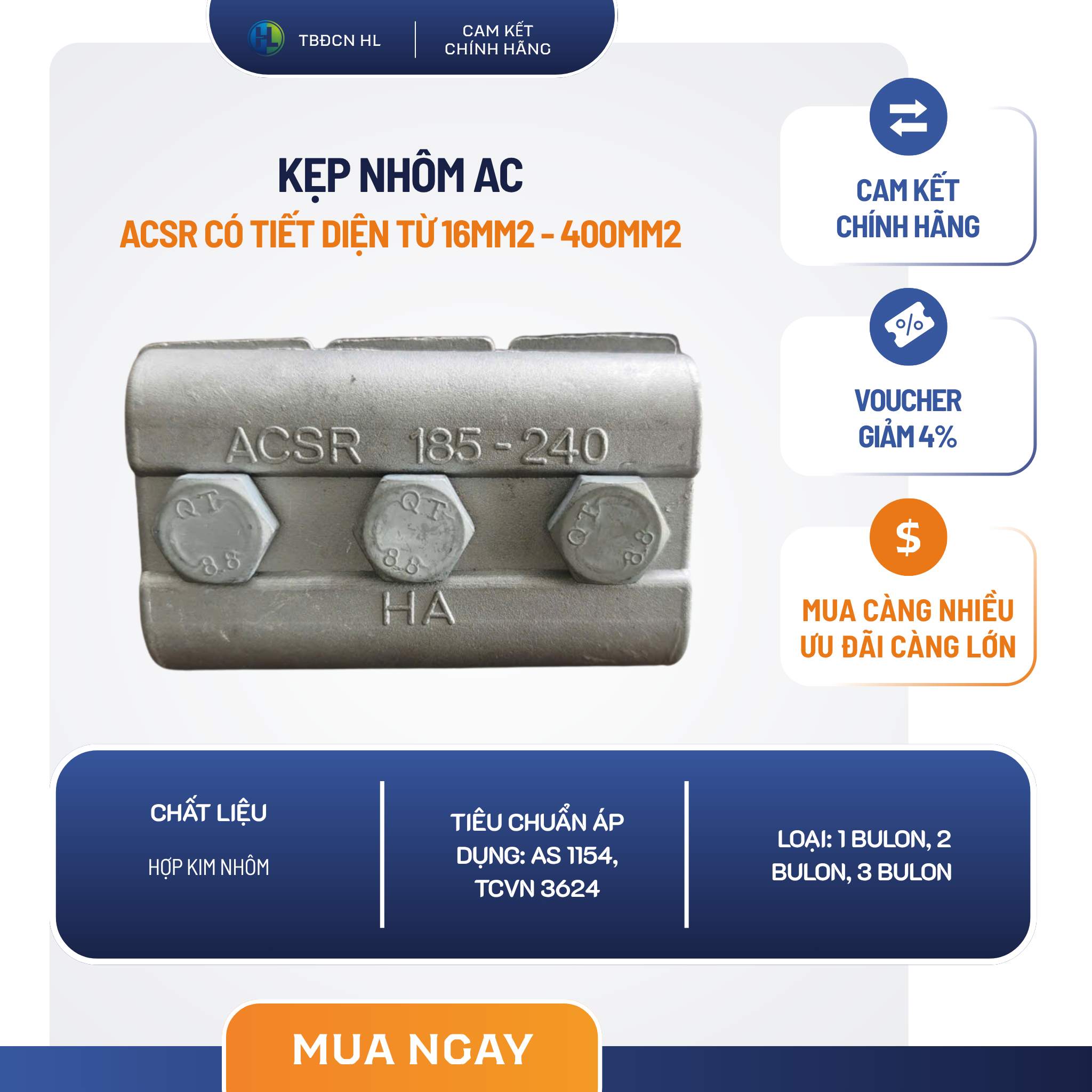

Kẹp Nhôm AC: Giải Pháp Nối Dây Cáp ACSR Chuẩn AS 1154 & TCVN 3624 Cho Lưới Điện Bền Vững
Kẹp nhôm AC là gì và dùng để làm gì?
Kẹp nhôm AC (còn gọi là kẹp nối dây nhôm, AC connector clamp hoặc parallel groove clamp) là phụ kiện điện dùng để nối thẳng hoặc rẽ nhánh hai dây dẫn nhôm trần và dây cáp nhôm lõi thép (ACSR) trên đường dây điện trên không. Không giống các mối nối ép nguội yêu cầu thiết bị chuyên dụng, kẹp nhôm AC hoạt động theo nguyên lý siết bulon cơ học, cho phép thi công nhanh chóng ngay tại hiện trường mà không cần dụng cụ đặc biệt.
Tại Thiết Bị Điện Hưng Long, kẹp nhôm AC được sản xuất từ hợp kim nhôm đúc áp lực, kiểm định song song theo tiêu chuẩn AS 1154 của Australia và TCVN 3624 của Việt Nam — hai bộ tiêu chuẩn nghiêm ngặt nhất được các tổng công ty điện lực trong nước chấp thuận đấu thầu.
Bảng thông số kỹ thuật kẹp nhôm AC Hưng Long
| Ký hiệu sản phẩm | Số bulon | Phạm vi tiết diện (mm²) | Tiêu chuẩn | Vật liệu |
|---|---|---|---|---|
| Kẹp AC 35-35 | 1 bulon | 35 – 35 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 50-70 | 2 bulon | 50 – 70 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 50-70 | 3 bulon | 50 – 70 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 95-120 | 3 bulon | 95 – 120 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 120-150 | 3 bulon | 120 – 150 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 185-240 | 3 bulon | 185 – 240 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
| Kẹp AC 300-400 | 3 bulon | 300 – 400 mm² | AS 1154 / TCVN 3624 | Hợp kim nhôm |
Dải tiết diện tổng quát: cáp nhôm AC / ACSR từ 16 mm² đến 400 mm². Liên hệ Hưng Long để tra cứu mã kẹp phù hợp với tiết diện trung gian ngoài bảng trên.
Tại sao hợp kim nhôm là vật liệu lý tưởng cho kẹp nối dây điện?
1. Chống ăn mòn điện hóa (galvanic corrosion)
Khi dây dẫn nhôm tiếp xúc trực tiếp với phụ kiện bằng thép hoặc đồng trong môi trường ẩm, sẽ xảy ra hiện tượng ăn mòn điện hóa làm tăng điện trở tiếp xúc và giảm khả năng dẫn điện theo thời gian. Kẹp nhôm AC Hưng Long sử dụng hợp kim nhôm cùng nhóm vật liệu với dây dẫn, triệt tiêu hoàn toàn nguy cơ này. Sau 10–15 năm vận hành, điện trở tiếp xúc của mối nối vẫn duy trì trong giới hạn cho phép của AS 1154, giúp lưới điện vận hành ổn định mà không cần can thiệp bảo trì.
2. Trọng lượng nhẹ, giảm tải trọng cơ học lên dây và cột
Mật độ hợp kim nhôm chỉ bằng khoảng 1/3 so với thép. Trên đường dây dài hàng chục km với hàng trăm mối nối, tổng tải trọng tích lũy từ kẹp nhôm thấp hơn đáng kể so với kẹp thép mạ kẽm tương đương. Điều này trực tiếp giảm lực kéo căng dây (sag tension) và kéo dài tuổi thọ cột điện.
3. Độ dẫn điện cao, phát nhiệt thấp
Hợp kim nhôm có điện trở suất thấp, đảm bảo mối nối không trở thành điểm nóng (hot spot) dưới tải dòng cao. Đặc biệt với cáp ACSR tiết diện lớn 185–400 mm² thường mang tải 400–800 A, chất lượng tiếp xúc điện tại kẹp ảnh hưởng trực tiếp đến tổn hao và an toàn vận hành.
Phân biệt kẹp 1 bulon, 2 bulon và 3 bulon
Kẹp 1 bulon — AC 35-35
Thiết kế đơn giản, dùng cho tiết diện nhỏ 35 mm², thường gặp ở các nhánh rẽ cuối lưới hạ áp hoặc kết nối điện kế tổng hợp. Thi công nhanh, thích hợp cho đơn vị lắp đặt cần thao tác 1 tay trên thang hoặc xe thang.

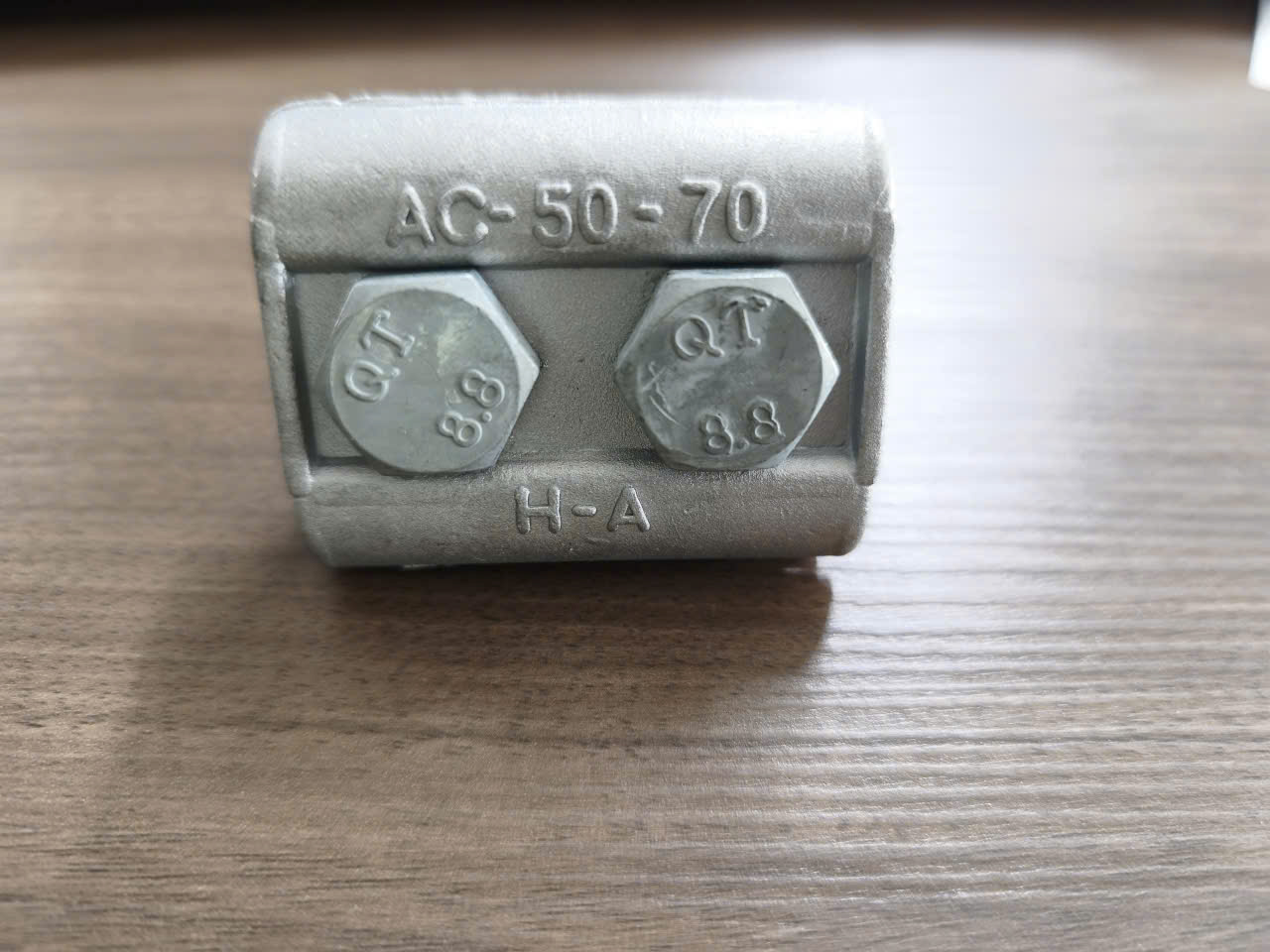

Kẹp 2 bulon — AC 50-70
Sử dụng cho dây dẫn trung bình 50–70 mm², cân bằng giữa tốc độ thi công và độ kẹp chặt. Hai bulon phân phối lực đều lên bề mặt dây, giảm nguy cơ vết lõm cục bộ gây đứt sợi dây nhôm mảnh.
Kẹp 3 bulon — AC 50-70 đến AC 300-400
Ba bulon tạo lực siết phân tán tối ưu trên chiều dài thân kẹp, phù hợp với cáp tiết diện lớn 95–400 mm² vốn chịu lực kéo căng lớn. Đây là loại được EVN và các tổng công ty điện lực yêu cầu bắt buộc cho lưới trung áp 22kV và 35kV.
Hướng dẫn lựa chọn kẹp nhôm AC đúng tiết diện
| Tiết diện cáp (mm²) | Kẹp khuyến nghị | Số bulon | Ghi chú |
|---|---|---|---|
| 16 – 35 | Kẹp AC 35-35 | 1 | Lưới hạ áp, rẽ nhánh ngắn |
| 50 – 70 | Kẹp AC 50-70 | 2 hoặc 3 | Chọn 3 bulon nếu vị trí rung động cao |
| 95 – 120 | Kẹp AC 95-120 | 3 | Lưới 22kV, trục chính phân phối |
| 120 – 150 | Kẹp AC 120-150 | 3 | Lưới 22kV tải trung bình |
| 185 – 240 | Kẹp AC 185-240 | 3 | Lưới 35kV, đường trục liên kết trạm |
| 300 – 400 | Kẹp AC 300-400 | 3 | Lưới 35kV tải nặng, cần kiểm tra mô-men siết |
Kẹp nhôm AC Hưng Long giúp nhà thầu giảm chi phí bảo trì như thế nào?
Một trong những nguyên nhân phổ biến nhất khiến đường dây điện phải bảo trì đột xuất là mối nối dây dẫn bị oxy hóa, tăng điện trở tiếp xúc và gây phát nhiệt. Sử dụng kẹp nhôm AC hợp kim cao cấp chuẩn AS 1154, kết hợp với mỡ chống oxy hóa tiếp xúc, điện trở tiếp xúc tại mối nối được duy trì ổn định suốt vòng đời công trình. Nhà thầu và đơn vị vận hành tránh được chi phí thuê xe thang, leo cột và cắt điện bảo trì định kỳ — những khoản chi thực tế có thể gấp 5–10 lần giá trị một bộ kẹp chất lượng cao.
Hưng Long cũng cung cấp đồng bộ dây dẫn nhôm lõi thép ACSR và sứ cách điện polymer để đảm bảo toàn bộ chuỗi vật tư lắp đặt đồng tiêu chuẩn, thuận lợi cho kiểm tra nghiệm thu một lần.
Lưu ý kỹ thuật khi lắp đặt kẹp nhôm AC
Vệ sinh bề mặt dây trước khi kẹp
Dùng giấy nhám hoặc bàn chải thép nhôm để làm sạch lớp oxy hóa trên bề mặt dây dẫn tại vị trí lắp kẹp. Bôi một lớp mỡ chống oxy hóa mỏng ngay sau khi vệ sinh — không để dây tiếp xúc với không khí quá 5 phút trước khi siết kẹp.
Kiểm soát mô-men siết bulon
Siết bulon theo trình tự chéo (với kẹp 3 bulon: bulon giữa trước, hai bulon đầu sau) để phân phối lực đều. Mô-men siết theo chỉ định của nhà sản xuất — thường 20–35 N·m tùy cỡ bulon M10/M12. Siết quá mức gây biến dạng rãnh kẹp, siết thiếu gây trượt dây dưới tải.
Báo giá & Tư vấn kỹ thuật kẹp nhôm AC
Hưng Long cung cấp đầy đủ dải kẹp nhôm AC từ 35mm² đến 400mm², hàng có sẵn kho, xuất hóa đơn VAT, giao hàng toàn quốc.
